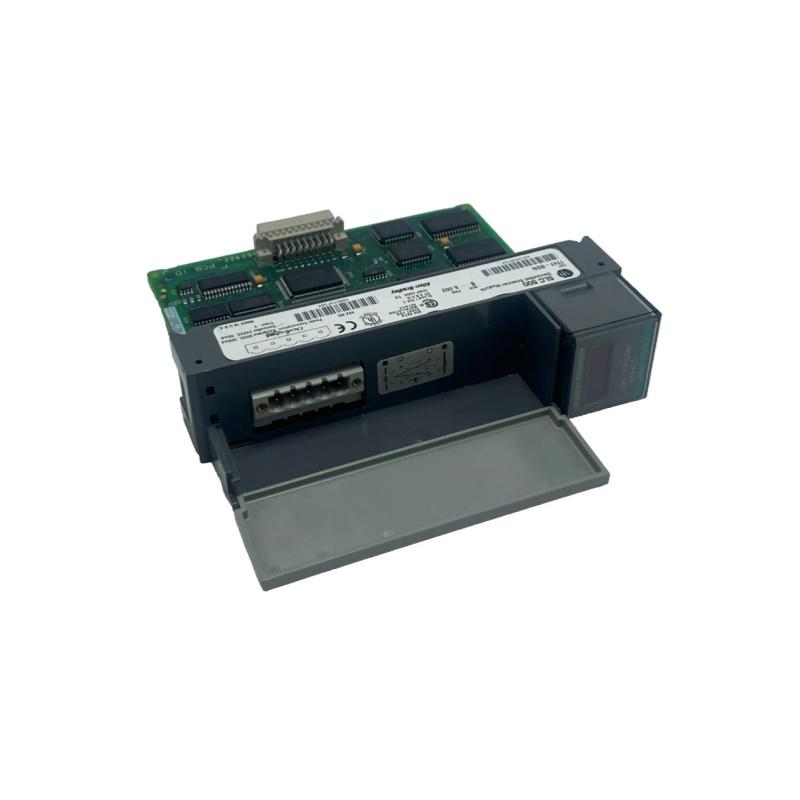

Allen-Bradley 1747-SDN 모듈

Allen-Bradley 1747-SDN은 SLC 500 컨트롤러용 단일 슬롯 DeviceNet 스캐너 모듈로, SLC 500 프로세서와 DeviceNet 네트워크 간의 원활한 통합을 통해 센서, 액추에이터, 드라이브 및 HMI를 연결할 수 있습니다. 최대 63개의 노드, 125/250/500Kbps의 전송 속도, 다양한 I/O 메시징 모드(폴링, 스트로브, 상태 변경, 주기적 I/O)를 지원하며, 다중 네트워크 구성을 위한 패스스루 브리징 기능도 제공합니다. Rockwell에서 생산이 중단되었지만, 기존 SLC 500 시스템 업그레이드를 위한 신뢰할 수 있는 선택지로, 제조, 자재 취급 및 공정 제어 분야에서 하위 호환성과 견고한 산업용 통신을 보장합니다.

1. SLC 500 섀시용 단일 슬롯 모듈로, SLC 5/02, 5/03, 5/04, 5/05 프로세서와 호환됩니다.
2. 125/250/500 Kbps DeviceNet 전송 속도를 지원하며 최대 63개 노드까지 확장 가능한 네트워크 설계를 제공합니다.
3. 다양한 메시징 모드(폴링, 스트로브, COS, 주기적 I/O) 및 다중 장치 Net 네트워크 연결을 위한 패스스루 브리징 기능
4. 대용량 I/O 교환을 위한 150단어 입력 + 150단어 출력 데이터 용량
5. 전면 패널 LED(모듈/네트워크) 및 LCD를 통해 실시간 상태 모니터링 및 오류 진단이 가능합니다.
6. DeviceNet과 백플레인 사이에 30V 회로 절연(500V AC 테스트 완료)을 적용하여 전기적 보호 기능을 강화했습니다.

적용 시나리오:

• 제조 자동화: SLC 500 컨트롤러를 DeviceNet 지원 센서, 액추에이터 및 드라이브에 연결하여 조립 라인 제어 및 데이터 수집을 지원합니다.
• 자재 취급: 바코드 스캐너, 모터 시동기 및 컨베이어 시스템을 통합하여 원활한 창고 및 물류 자동화를 구현합니다.
• 공정 제어: SLC 500을 화학, 식품 및 음료, 수처리 분야의 공정 계측기, 밸브 및 펌프에 연결합니다.
• 기존 시스템 업그레이드: 하드웨어 전체를 교체하지 않고도 기존 SLC 500 시스템의 통신 기능을 확장합니다.
